整机功能定位
- 机柜外形、颜色、材质与人机工程设计
- 内部结构布局与模块化设计
- 维护便捷性保障措施
- 核心硬件配置明细（主机、触摸屏、功能配件）
本方案适用于三甲医院、区域医疗中心、社区医院等场景，满足患者自助挂号、医保/自费缴费、发票打印、报告打印、信息查询等高频业务需求。
医院多功能自助服务终端整体解决方案
一、产品概述
设备名称：智慧医疗自助服务终端（All-in-One Kiosk）
核心功能集成：
- 就诊卡 / 社保卡 / 身份证读取
- 医保电子凭证扫码识别
- 自助挂号、预约取号、当日挂号
- 医保结算 + 微信/支付宝/银联支付
- 打印门诊发票、费用清单、检验检查报告
- 查询就诊记录、排队叫号状态
- 支持语音引导、大字体模式（适老无障碍）
✅ 符合《医疗机构智慧服务分级评估标准》3级及以上要求
二、整机外观与结构设计
1. 外形风格
- 造型：流线型立式一体机，圆角过渡，无锐边

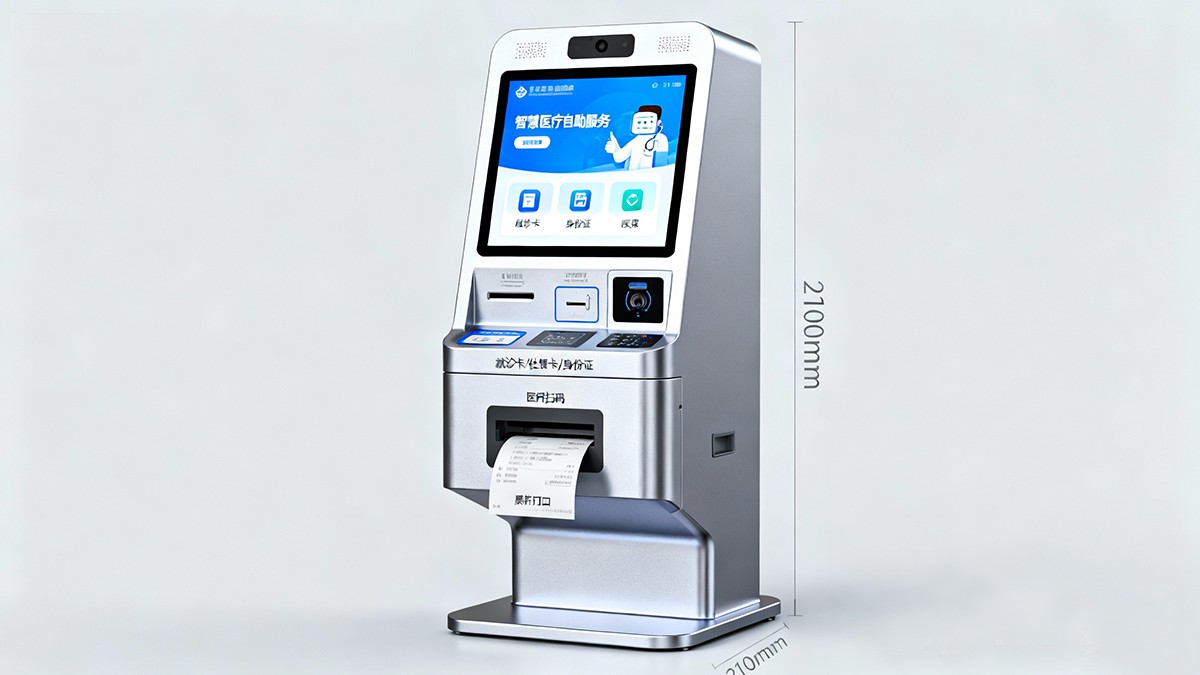

- 尺寸（落地式标准款）：
- 高 × 宽 × 深：1700mm × 650mm × 550mm
- 底座：600mm × 600mm（内置配重≥30kg，防倾倒）
- 屏幕朝向：21.5英寸竖屏，10°后仰角，减少反光
- 操作高度分区：
- 主触控区中心：1150mm（成人站立舒适区）
- 读卡/打印出口：850mm（轮椅用户可达，符合GB50763无障碍标准）
2. 颜色方案
- 主色调：医疗白（RAL 9010） + 科技灰（RAL 7035）
- 装饰条/LOGO区：可定制医院VI色（如蓝色、绿色）
- 表面处理：抗菌粉末喷涂（含Ag⁺离子），抑菌率 ≥99%（符合GB/T 21510）
3. 材质选型
| 部位 | 材质 | 厚度 | 特性 |
|---|---|---|---|
| 外壳主体 | 冷轧钢板（SPCC） | 1.8mm | 高强度、易喷涂、成本优 |
| 前面板装饰件 | PC/ABS工程塑料 | — | 抗冲击、耐黄变 |
| 屏幕边框 | 阳极氧化铝型材 | — | 精致感强，散热好 |
| 底座 | 钢板+橡胶脚垫 | — | 防滑、减震、静音 |
整机防护等级：IP54（防尘、防溅水），适用于医院大厅日常清洁环境
三、内部结构与模块化布局
采用“三层分区 + 快拆模块”设计理念，实现高效集成与快速维护：
[ 内部纵向剖面示意图 ] ┌───────────────────────┐ ← 顶部 │ 工控主机（导轨滑出式） │ │ 带独立散热风道 + 防尘网│ ├───────────────────────┤ │ 电源模块 + 网络交换机│ │ 串口扩展板 / USB Hub│ ├───────────────────────┤ │ 80mm热敏票据打印机 │ │ （前开盖 + 抽屉滑轨） │ │ A4激光打印机（可选） │ ├───────────────────────┤ │ 凭条回收箱（容量≥200张） │ │ 废纸仓 / 卡回收盒│ └───────────────────────┘ ← 底部
模块化设计亮点：
- 所有功能模块独立安装，互不干扰
- 强弱电分离走线：电源线走底部线槽，信号线走顶部理线架
- 预留扩展仓：支持未来加装评价器、指纹仪、人脸识别模组等
- 标准化接口：USB 3.0 / RS232 / LAN，避免定制线缆
四、维护便捷性设计
| 维护项 | 设计方案 | 效果 |
|---|---|---|
| 设备检修 | 后维护门 + 电子密码锁（或机械钥匙） 主机托架带滑轨，拉出即修 | 5分钟内完成主板更换 |
| 耗材更换 | 打印机前开盖 + 纸卷快装轴 回收箱侧抽式设计 | 非技术人员可操作 |
| 故障提示 | 顶部LED状态灯（绿/红/蓝） 屏幕自动弹出故障代码 | 快速定位问题 |
| 远程运维 | 内置看门狗 + 远程管理软件 支持日志上传、远程重启、固件升级 | 降低现场维护频次 |
| 防卡设计 | 读卡器自动退卡 打印出口光电感应防夹手 | 减少人为故障 |
五、核心硬件配置明细
1. 工控主机（嵌入式电脑）
| 项目 | 配置说明 |
|---|---|
| 型号类型 | 工业级无风扇嵌入式主机（7×24小时运行） |
| CPU | Intel Core i5-12400T 或 兆芯KX-6000（国产化可选） |
| 内存 | 16GB DDR4（板载+插槽，可扩展至32GB） |
| 存储 | 512GB NVMe SSD（工业级，宽温-20℃~70℃） |
| 操作系统 | Windows 10 IoT Enterprise / 统信UOS（按医院要求） |
| 接口 | 6×USB 3.0（含2路隔离供电）、2×RS232、1×HDMI、1×千兆LAN、音频IO |
| 安全 | TPM 2.0芯片、硬盘加密、BIOS密码 |
✅ 推荐品牌：研祥 IPC-820、华北工控 BIS-6620、研华 ARK-3530
2. 触摸显示屏
| 项目 | 参数 |
|---|---|
| 尺寸 | 21.5英寸（竖屏） |
| 类型 | 投射电容式全平面触摸（PCAP） |
| 分辨率 | 1920×1080（FHD） |
| 亮度 | 350 cd/m²（自动/手动调光可选） |
| 触控 | 支持10点触控，戴手套/湿手可操作 |
| 表面 | 3mm钢化玻璃，防眩光+防刮擦（莫氏硬度≥7） |
| 接口 | HDMI + USB（触摸信号） |
✅ 可选：增加防窥膜、抗菌涂层、阳光下可视增强膜

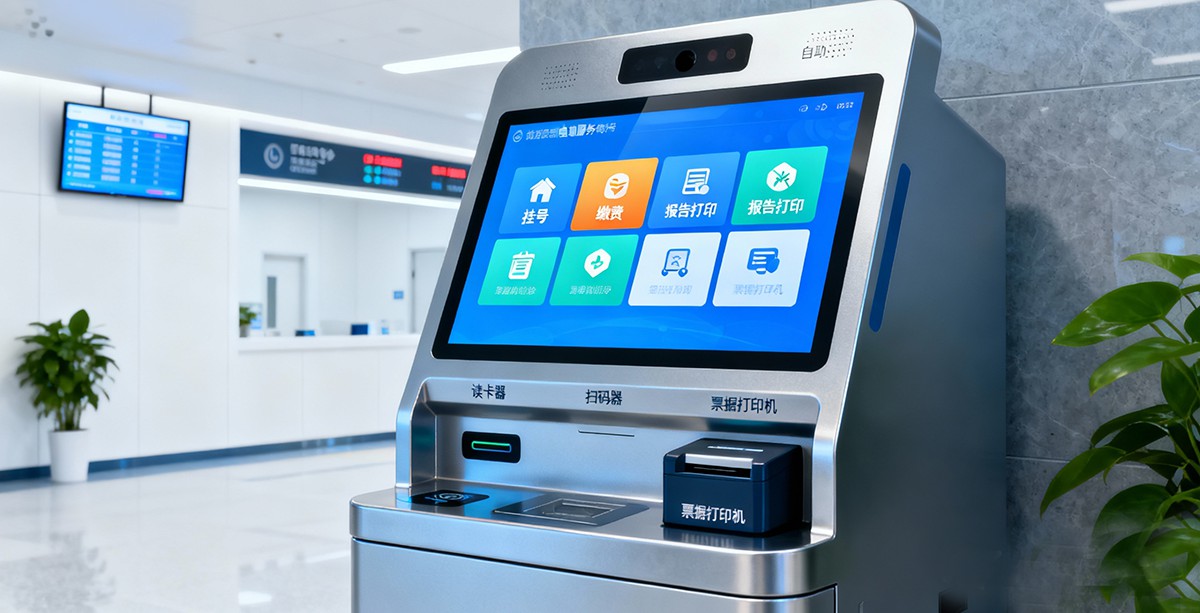

3. 功能配件集成清单
| 功能 | 设备型号/规格 | 说明 |
|---|---|---|
| 双界面读卡器 | 支持ISO 14443 A/B（非接触） + ISO 7816（接触） 兼容医院就诊卡、社保卡、居民健康卡 | 品牌：华视CVR-100U、东信和平 |
| 身份证阅读器 | GA/T 450-2013 标准 支持二代证自动识读 + 指纹采集（可选） | 必备实名认证模块 |
| 医保扫码器 | 二维影像扫描引擎 支持国家医保平台二维码、微信/支付宝医保码 | 新大陆NLS-EM3396 |
| 票据打印机 | 80mm热敏打印机 打印速度 ≥180mm/s，自动切刀，黑标定位 | 爱普生TM-T88V / 汉印N41 |
| A4报告打印机（可选） | 激光打印机，支持双面打印 纸盒容量≥250张 | HP LaserJet Pro MFP M28w（定制驱动） |
| 支付模块 | 集成银联POS（金融级安全） 或仅外接扫码支付（低成本方案） | 若接POS需通过PCI-DSS认证 |
| 摄像头（可选） | 200万像素广角镜头 支持活体检测人脸识别 | 用于无卡就医、身份核验 |
| 语音模块 | 内置2W扬声器 + TTS中文语音合成 | 操作步骤语音播报 |
| 凭条回收箱 | 物理封闭式废纸回收仓 满箱自动提醒 | 保护患者隐私，符合信息安全规范 |
六、部署与合规建议
- 网络：接入医院内网独立VLAN，禁用Wi-Fi（保障交易安全）
- 电源：220V AC ±10%，建议配置500VA在线式UPS（防断电交易中断）
- 安全合规：
- 等保2.0 二级/三级备案
- 医保接口通过国家/地方医保平台认证
- 支付模块符合央行及银联规范
- 软件对接：需与医院HIS、LIS、医保平台、支付网关完成API对接（HL7/WebService/数据库直连）

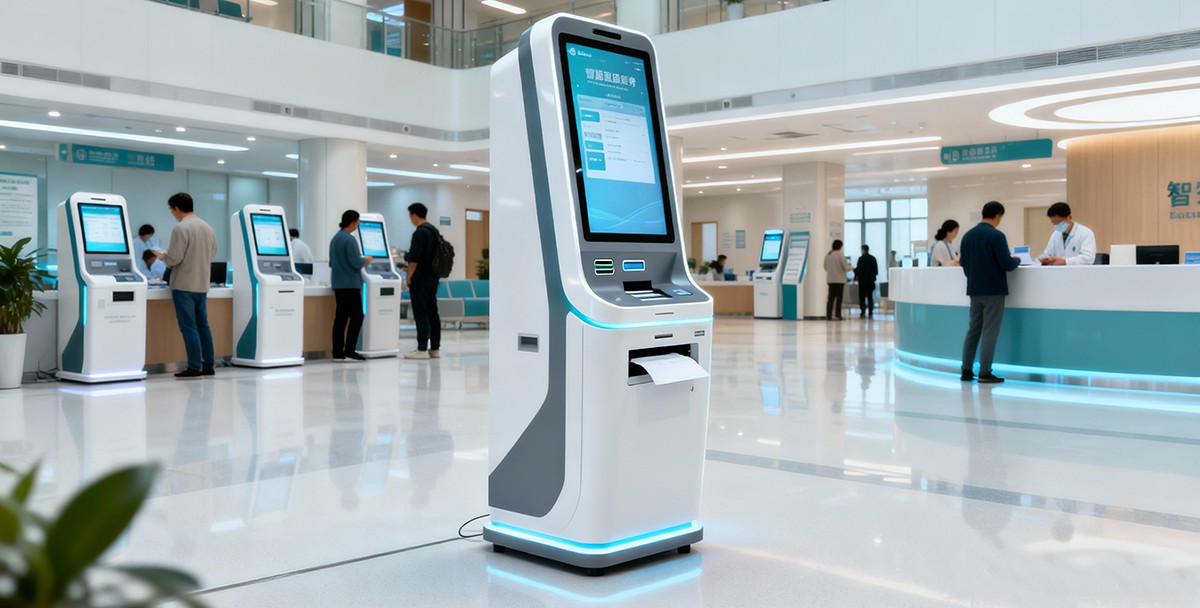

七、典型应用场景效果

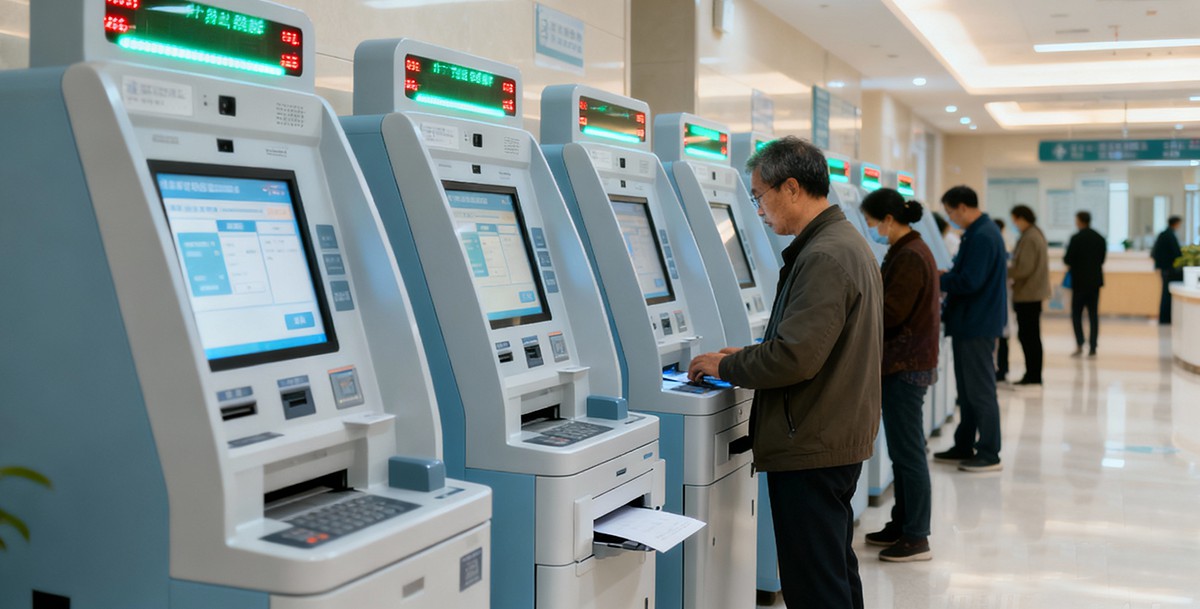

- 门诊大厅：每台终端日均服务200–400人次，减少人工窗口压力30%+
- 住院部一层：支持住院预交金缴纳、费用查询
- 体检中心：自助打印体检报告+发票
八、成本与交付周期（参考）
| 配置等级 | 功能范围 | 单台成本（人民币） | 交付周期 |
|---|---|---|---|
| 基础版 | 读卡+缴费+票据打印 | ¥18,000 – ¥25,000 | 15–20天 |
| 标准版 | +身份证+医保扫码+语音 | ¥25,000 – ¥32,000 | 20–25天 |
| 高配版 | +A4打印+人脸+POS | ¥35,000 – ¥48,000 | 30天（含定制） |
注：批量采购（≥10台）可享10%–15%优惠；支持国产化替代降本。
✅ 总结：本方案以医疗场景为中心，兼顾功能性、安全性、美观性与运维效率，已在国内多家三甲医院成功部署。深圳市朗欣电子有限公司是专业银医通自助终端及系统解决方案供应商。提供从硬件生产、软件定制到系统对接的全套服务，覆盖门诊、住院全场景，赋能智慧医院建设。如需提供 3D结构图纸、BOM物料清单、UI交互原型或厂商对接清单，我可进一步为您深化输出
