各种类型触摸屏工作原理、优缺点及适用场景对比

触摸屏是实现人机交互的重要输入设备，根据工作原理和信号传输介质的不同，主流技术可分为四大类：电阻式、电容感应式、红外线式、表面声波式。以下是它们的详细工作原理、优缺点及适用场景对比：

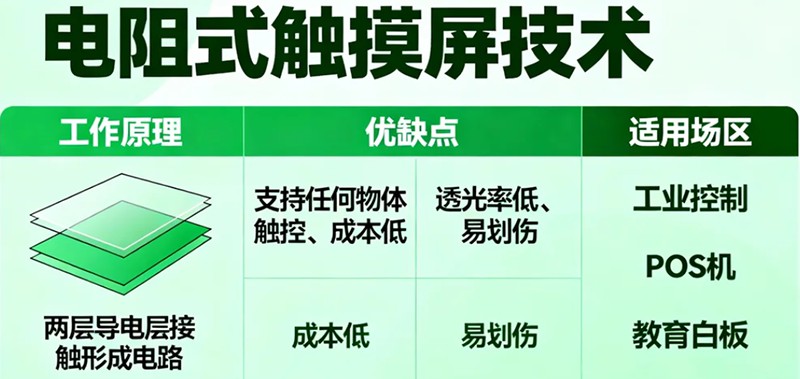

一、电阻式触摸屏（Resistive Touch Panel）

✅ 工作原理

由两层透明导电层（通常为ITO涂层）组成，中间用微小隔离点隔开。当手指或物体按压屏幕时，上下导电层接触，形成电路闭合。控制器通过测量X/Y方向的电压变化，计算出触点坐标。

• 四线电阻屏：上下层分别加电压，共4根引线。
• 五线电阻屏：仅底层为电压场，顶层为探测层，共5根引线，精度更高、寿命更长。

✅ 优点

• 支持任何物体触控（手指、手套、笔、指甲等）
• 成本低（四线屏单价约30–80元）
• 抗电磁干扰强，适合工业环境
• 不受水汽、灰尘影响（全封闭结构）

❌ 缺点

• 透光率较低（70%–80%），显示偏暗
• 外层为塑料膜，易被尖锐物划伤
• 不支持多点触控（除特殊设计）
• 四线屏局部划伤可能导致整屏失效

✅适用场景

工业控制、POS机、老旧ATM、教育白板、办公室内有限人员使用

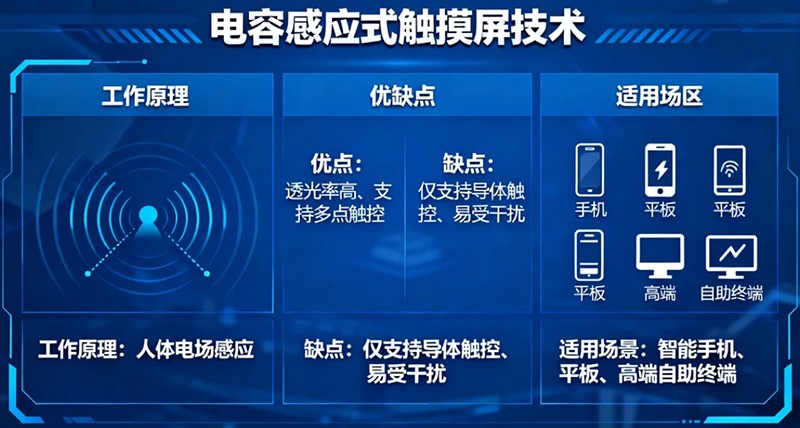

二、电容感应式触摸屏（Capacitive Touch Panel）

✅ 工作原理

利用人体电场感应原理。屏幕表面为一层ITO导电层，当手指接触时，与屏幕形成耦合电容，从四个角电极吸走微小电流。控制器根据电流比例计算触点位置。

• 表面电容式：成本低，但精度差（已较少用）
• 投射电容式（PCAP）：主流技术，支持多点触控（如智能手机）

✅ 优点

• 透光率高（>85%），显示清晰亮丽
• 支持多点触控（2点至10点甚至更多）
• 表面为强化玻璃，抗刮擦性好
• 响应速度快，手感顺滑

❌ 缺点

• 仅支持导体触控（手指或专用电容笔），戴手套无效
• 易受潮湿、静电、强电场干扰，导致误触或漂移
• 存在坐标漂移问题（温度/湿度变化需重新校准）
• 成本较高（尤其大尺寸PCAP屏）

✅适用场景

智能手机、平板、高端自助终端、零售POS、智能家居面板

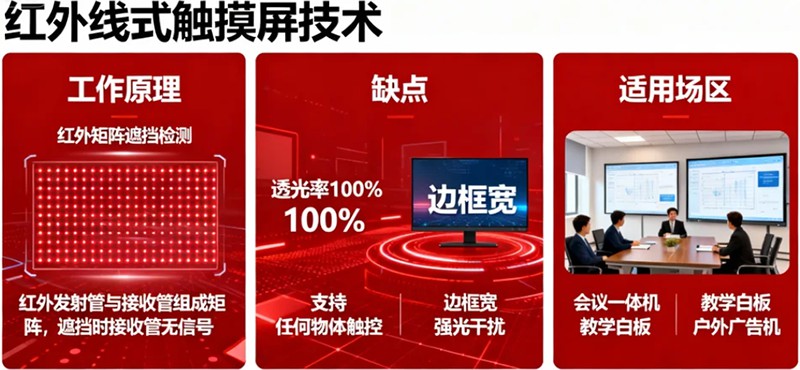

三、红外线式触摸屏（Infrared Touch Panel）

✅ 工作原理

在屏幕四周安装红外发射管与接收管，形成横竖交叉的红外矩阵。当手指遮挡某点的红外线时，系统通过判断被阻断的X/Y光线定位触点。

• 第五代红外屏采用高密度对管+智能算法，分辨率可达1000×720

✅ 优点

• 完全不影响屏幕显示（无涂层，透光率≈100%）
• 支持任何物体触控（包括戴手套、笔、手掌）
• 抗暴性强：可搭配任意厚度防爆玻璃
• 适用于超大尺寸（65英寸以上常见）
• 不怕水、油污、灰尘（非接触式）

❌ 缺点

• 边框较宽（需安装红外框架）
• 强光直射下可能干扰红外信号（但第五代已大幅改善）
• 分辨率依赖红外对管数量，早期产品精度较低
• 表面若有异物长期遮挡，可能误判

✅适用场景

会议一体机、教学白板、户外广告机、银行排队机、大型信息查询终端

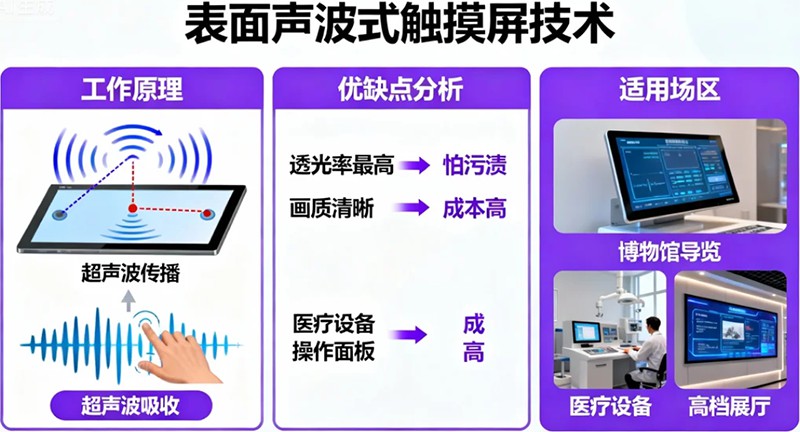

四、表面声波式触摸屏（Surface Acoustic Wave, SAW）

✅ 工作原理

在玻璃屏边缘安装超声波发射器和接收器，声波沿表面传播。当手指触摸时，吸收部分声波能量，接收器检测到信号衰减位置，从而定位坐标。

✅ 优点

• 透光率最高（92%以上），图像最清晰
• 表面为纯玻璃，硬度高、耐刮擦
• 无漂移，一次校准终身有效
• 分辨率高、响应快、寿命长（可达5000万次）

❌ 缺点

• 怕水滴、油污、灰尘：附着物会阻挡声波，导致触摸失灵
• 不支持戴手套操作（需吸收声波能量）
• 成本高，维修复杂
• 超大尺寸应用受限

✅适用场景

博物馆导览、高档展厅、医疗设备、对画质要求高的公共信息亭

五、四大类型综合对比表

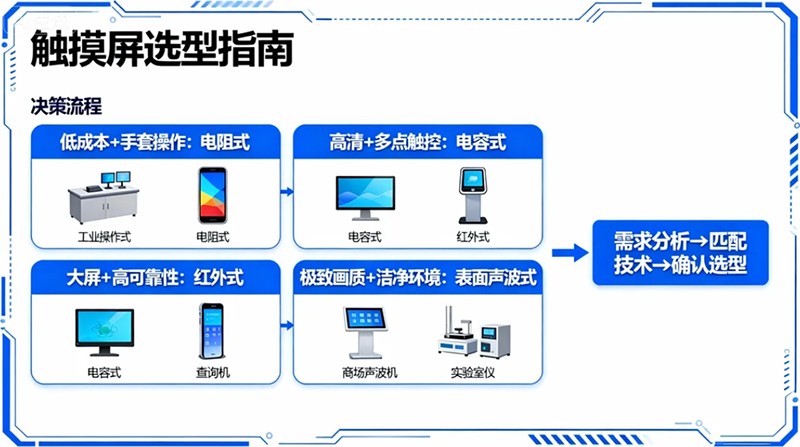

六、选型建议

• 要低成本+手套操作 → 选电阻式
• 要高清+多点触控+消费级体验 → 选电容式
• 要大屏+高可靠性+恶劣环境 → 选红外式
• 要极致画质+高寿命+洁净环境 → 选表面声波式

当前市场趋势：电容屏主导消费电子，红外屏主导商用大屏，电阻屏逐步退出主流，声波屏用于高端专业场景。

如需针对具体项目（如“户外自助缴费机”或“工厂HMI操作屏”）推荐触摸技术，深圳市朗欣电子有限公司欢迎提供详细需求。
